产品特点
SWaP设计，行业领先：尺寸低至76.5×72.8×46.6mm，重量低至364g，功耗低至6W，满足小型化应用需求。
快速出图，及时捕捉：制冷时间低至3min，搭载新一代T2SL探测器，分辨率高达640×512，帧频高达50Hz，满足大范围动态目标捕捉需求。
高可靠性，经久耐用：平均失效时间高达20000h，工作温度支持-40°C~+70°C，满足高可靠性应用需求。
产品规格
产品型号

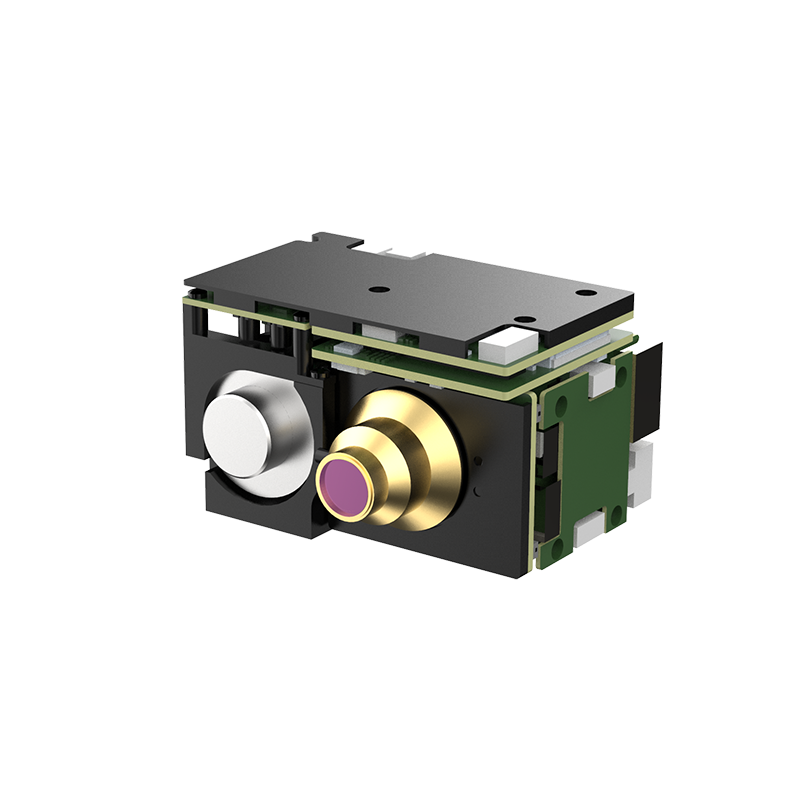

Photon H615
性能指标
探测器类型
II 类超晶格制冷型红外焦平面探测器
分辨率
640×512
像元间距
15μm
帧频
50Hz/30Hz
F#
F4.0/F5.5
响应波段
3.6～5.0μm
噪声等效温差NETD
≤20mK@F4.0，25℃/≤25mK@F5.5，25℃
探测器盲元率
≤0.5%
制冷时间@25℃
≤3min
选配镜头
直筒定焦：50mm、200mm;直筒连续变焦：15-300mm、18-275mm、25-460mm、33-660mm、88-1100mm
图像调节
亮度、对比度调整
自动/手动
极性
黑热/白热（默认）g
十字光标
显示/消隐/移动
电子变倍
1.0~8.0连续变倍（步长0.1）
图像处理
非均匀性校正、数字滤波降噪、数字细节增强
图像翻转
左右/上下/对角翻转
电源
供电范围
12±0.5V DC，典型电压12V
典型功耗@25℃
稳定功耗≤6W，峰值功耗≤13W
接口
模拟视频
PAL制式
数字视频
Cameralink/SDI/DVP/MIPI
串行通信接口
RS422（默认波特率115200）
外同步
内同步（默认）/外同步输出/外同步输入/自适应同步
物理特性
尺寸（无镜头）
76.5mm×72.8mm×46.6mm
重量（无镜头）
≤364g
环境适应性
工作温度
-40℃～+70℃
存储温度
-45℃～+75℃
温度冲击
-45℃~+75℃（≤5℃/min）
随机振动
4.16g
冲击
后峰锯齿波，40g，11ms（三轴六向各三次）
MTTF
≥20000h
存储寿命
≥10年
应用案例
城市安防
民用行业无人机
手持设备
